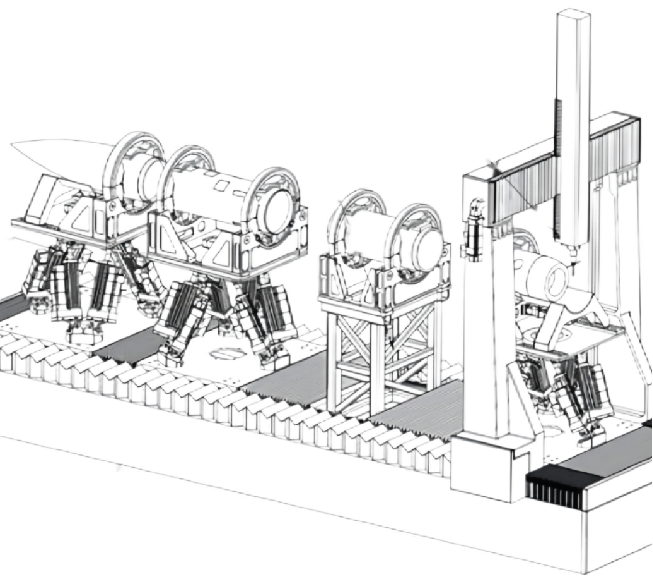

項目使用場景介紹:大飛機機身裝配是航空制造領域的主要環節,其精度直接影響飛行安全與結構強度。傳統人工調姿依賴經驗且效率低下,本項目通過三套六自由度調姿平臺協同作業,實現機頭、前段、尾段與固定中段的毫米級精細對接,滿足現代飛機制造的高精度、自動化裝配需求。
應用場景:
分段調姿定位
通過六自由度平臺調整機頭、前段、尾段的位姿(X/Y/Z軸±500mm,角度±10°),確保與固定中段的蒙皮接縫、鉚釘孔位完全對齊。
多段協同對接
三套平臺同步運動,補償機身分段因重力、溫度形變導致的裝配誤差(如機翼與機身連接處的應力匹配)。
動態監測裝配
實時監測調姿過程中的應力分布,避免過載導致結構損傷,確保裝配后機身整體強度符合適航標準。
主要價值:
將傳統裝配周期縮短60%,降低人工依賴與誤差風險;
為復合材料機身、大型客機的批量化生產提供技術保障。
項目對技術的要求
1. 六自由度平臺性能要求
負載能力:80~200kN(分段重量差異),平臺需在動態負載下保持運動精度;
位移精度:X/Y/Z軸±0.05mm,多平臺協同需消除機械背隙與熱膨脹誤差,確保位姿一致性;
角度控制:俯仰/橫滾/偏航±0.02°,高剛性結構(剛度≥1×10^6 N/m)抵抗機身分段慣性力矩;
響應速度:≤10ms,伺服系統需匹配激光跟蹤儀反饋速度,實現實時閉環糾偏。
2. 控制系統關鍵技術
多平臺協同算法:
基于分布式協同控制模型,實現三套平臺運動軌跡規劃與避讓,例如:機頭抬升時,前段平臺同步補償俯仰角度,避免局部應力集中;尾段橫向位移時,調整其他平臺位姿防止干涉。形變補償技術:集成激光跟蹤儀與應變傳感器數據,動態修正因重力下垂、溫度形變導致的裝配誤差;支持導入機身CAD模型,自動解算較優調姿路徑。
人機交互界面:
提供AR輔助裝配功能,操作員通過頭盔顯示虛擬對齊引導線,手動微調確認后由平臺執行。
3. 結構設計與可靠性
模塊化擴展:
平臺支持快速切換夾具(如機頭卡具、尾翼支架),適配不同機型裝配需求;
電動缸采用快拆接口,維護更換時間≤1小時。
環境適應性:
平臺組件耐受航空制造車間常見油霧、金屬粉塵環境(防護等級IP65);
溫控系統保持絲杠溫度波動≤±1℃,避免熱變形影響精度。
4. 安全與監測機制
過載保護:
實時監測電動缸推力與機身應力,超限時自動降速并報警;
緊急停機后,平臺保持當前位姿鎖定,防止機身滑移。
數據追溯:
全流程記錄調姿參數(位移、角度、應力)、操作員指令及環境數據,支持裝配質量回溯;
生成符合AS9100航空質量標準的電子化裝配報告。
