項目名稱:臂架智能化生產線電缸驅動系統
項目時間:2019年起
項目要求:負載5-200kN,電磁鐵工作狀態下電缸定位波動≤±0.01mm,
平均無故障時間≥8萬小時,功能參數一致性偏差<0.05%

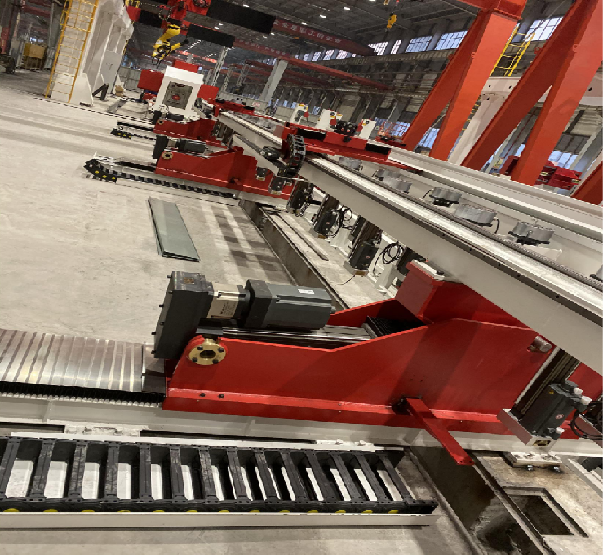

項目介紹 :該項目應用于三一重工臂架智能化生產線,針對超長臂架(長度達40-60米)的鋼板組對與焊接工序。技術背景:傳統臂架焊接依賴人工調整鋼板位置,存在效率低(單件耗時8小時)、組對精度差(公差>±2mm)等痛點。解決方案:采用168組伺服電缸構建仿形系統,其中底板定位32組電缸搭載電磁鐵吸附鋼板,實現底板曲面自適應定位;側板仿形兩側各64組電缸完成側板輪廓匹配,并通過8組20t大噸位電缸驅動翻轉機構,實現與底板的毫米級精細對接。
使用場景介紹
工藝流程:鋼板預處理→電缸電磁鐵吸附→三維仿形調整→側板翻轉對接→機器人焊接→質量檢測。
關鍵工序:

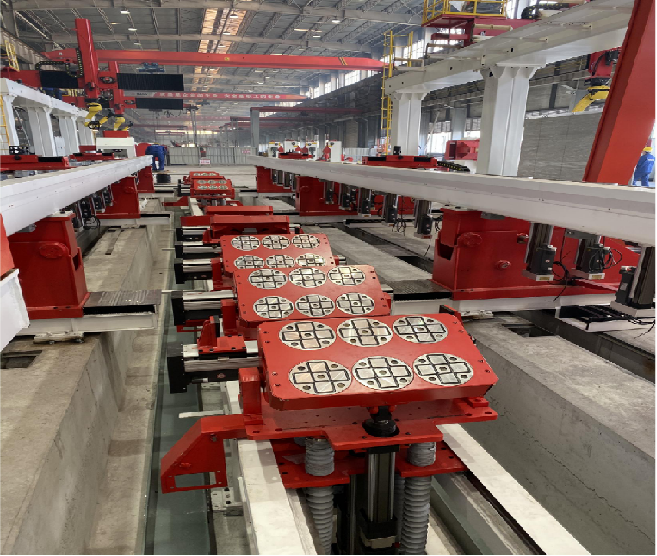

1. 電磁吸附定位:電缸陣列根據臂架CAD模型自動調整吸附點位,消除鋼板卷曲變形(補償精度±0.05mm);
2. 多軸同步仿形:通過PN總線控制160組電缸同步運動,實現臂架截面曲率半徑R3000-R5000mm的動態匹配;
3. 大噸位翻轉對接:20t電缸驅動側板以0.1°/s角速度翻轉,配合激光傳感器實時校正,對接間隙≤0.5mm;
4. 機器人焊接:對接完成后,6臺焊接機器人同步施焊,焊縫熔深一致性提升至98%。
主要價值
精度突破:臂架直線度公差從±2mm優化至±0.5mm,焊縫錯邊量<0.3mm(行業標準≤1mm);
效率提升:?jiǎn)渭a(chǎn)周期從8小時縮短至2.5小時,產線年產能突破1200臺(提升300%);
成本優化:減少人工調整崗位15個,鋼板廢品率從5%降至0.8%,年節約材料成本超3000萬元;
智能化升級:支持?jǐn)?shù)字孿生調試,工藝參數(壓力-位移-溫度曲線)實時上傳MES系統,實現焊接質量全追溯。
項目對技術的要求
機械性能:電磁鐵吸附電缸推力≥5kN,翻轉電缸推力≥20t;耐溫150℃(適應焊接高溫環境)
同步控制:90軸協調同步精度≤±0.05mm,動態響應時間≤50ms,支持S曲線加減速
抗干擾設計 :電磁鐵工作狀態下電缸定位波動≤±0.01mm,IP67防護等級(防金屬粉塵/飛濺)
系統集成:兼容OPC UA協議,與焊接機器人、激光跟蹤系統實現50ms級數據交互
可靠性指標: MTBF≥3萬小時,支持7×24小時連續運行,過載保護響應時間≤10ms
