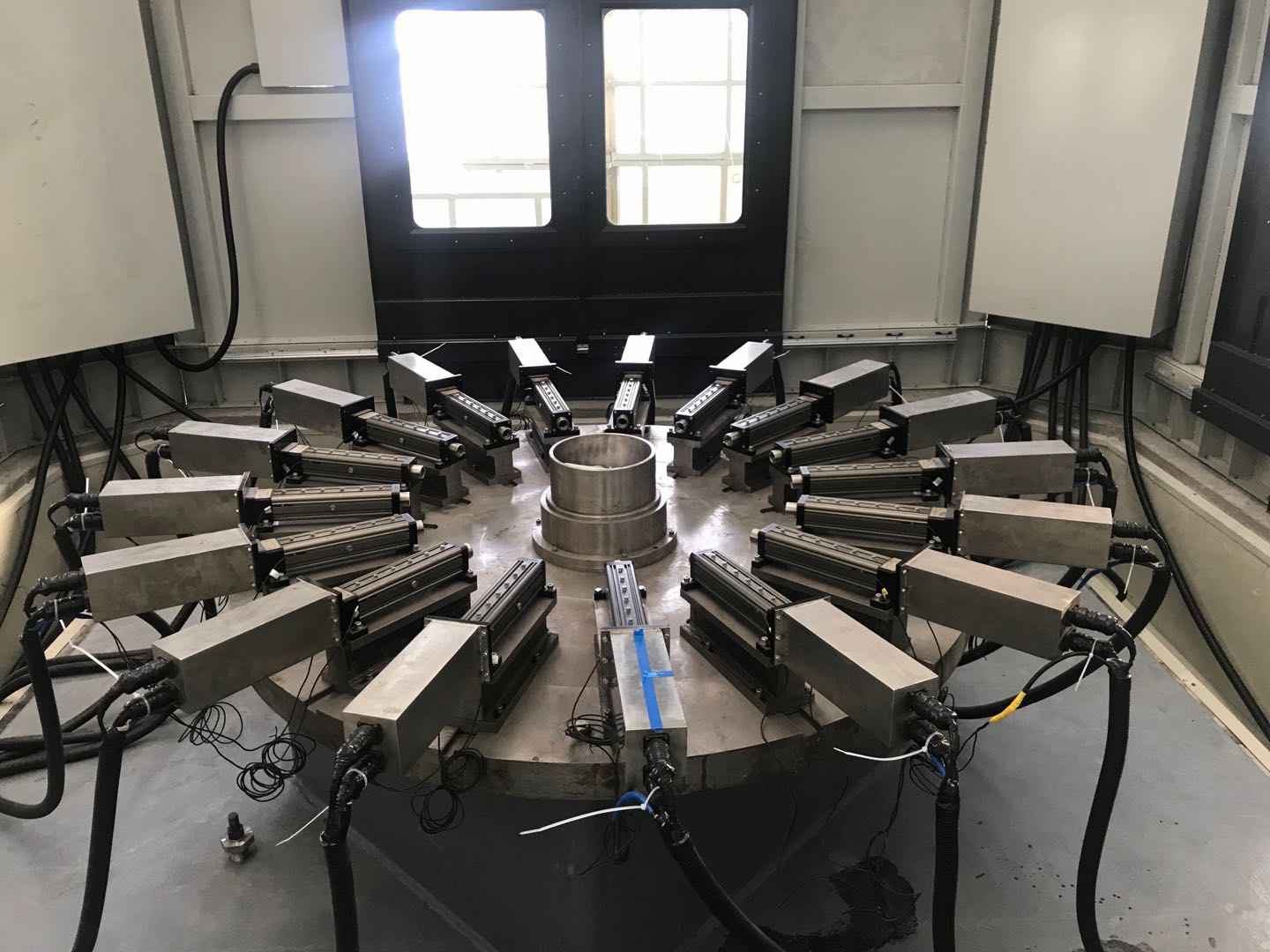

項目介紹：該項目整體葉盤加工技術直接關系到發動機性能與可靠性。設備組成：采用模塊化電解加工平臺，配置16至32組高精度伺服電缸，每組電缸獨自驅動一個電極執行精密微動控制，形成多軸協同加工系統。工藝革新：通過數控電解加工技術（ECM）替代傳統高速銑削及五軸電火花工藝，實現復雜曲面葉盤的一體化成型，解決了難加工材料的切削難題，同時規避了傳統工藝的刀具磨損、熱影響區缺陷等問題。

使用場景介紹

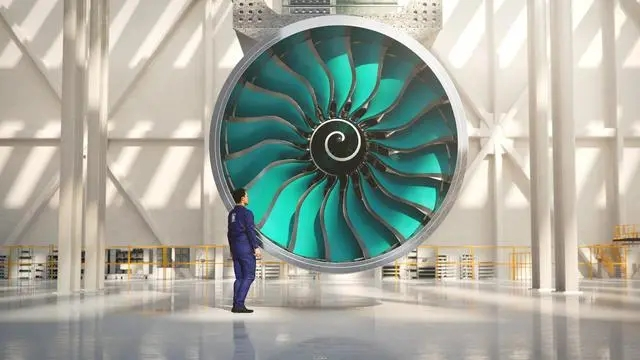

應用領域：航空發動機整體葉盤批量化生產，尤其是用于高壓壓氣機葉盤、渦輪盤等關鍵部件。

加工對象：

材料：鎳基高溫合金、鈦合金等超硬難切削材料；

結構特征：葉型扭曲度大、葉間通道狹窄、表面粗糙度要求≤Ra 0.4μm。

環境條件：

加工介質：強腐蝕性電解液，需電缸具備IP68級防護；

動態控制：電極需在0.01-5mm/s速度范圍內高頻啟停（每分鐘數百次），且多軸聯動軌跡誤差≤±3μm。

主要價值

技術替代優勢：

效率提升：?jiǎn)未渭庸ぶ芷诳s短40%，無需換刀或電極損耗，適合批量生產；

材料兼容性：可加工硬度≥50HRC的超合金，避免傳統切削導致的微觀裂紋；

復雜結構適應性：通過多電極協同，實現葉盤根部過渡圓角的精密成形。

質量突破：

表面完整性：無再鑄層、微裂紋，疲勞壽命提升30%以上；

幾何精度：葉型輪廓度≤0.02mm，重復定位精度≤±1.5μm。

成本優化：

能耗降低：相比電火花加工，能耗減少60%；

環保效益：電解液可循環過濾，無切削廢屑污染。

項目對技術的要求

關鍵性能指標：

電缸防轉精度：活塞桿徑向跳動≤0.005mm，軸向重復定位精度≤±1μm

抗側向力能力：在200N側向載荷下，電極末端擺動量≤5μm

多軸同步控制：多軸聯動時，時序同步誤差≤0.1ms，軌跡跟隨誤差≤±2μm

耐腐蝕設計：活塞桿鍍硬鉻+陶瓷涂層，缸體采用特殊防腐材質

動態響應：階躍響應時間≤50ms，啟停沖擊振動≤0.2g

系統集成要求：

開發運動控制算法，融合前饋補償與自適應PID，抑制電解液流場擾動對電極位姿的影響；

配置高分辨率編碼器，實現加工過程閉環反饋；
