項目介紹

背景與目標

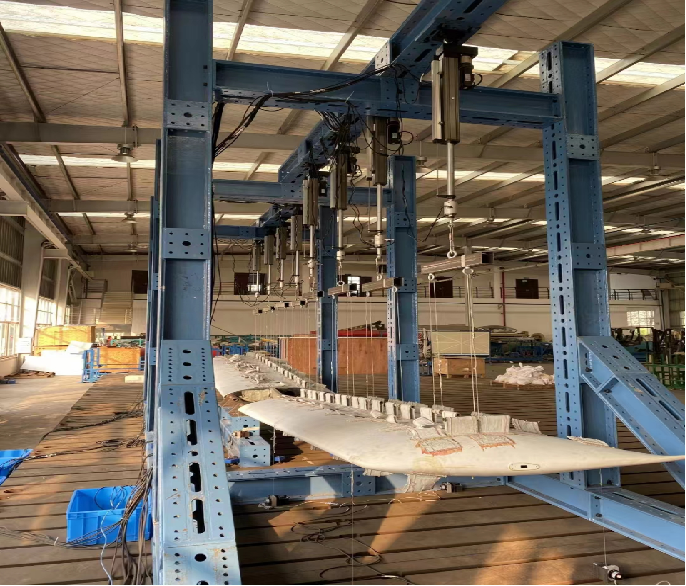

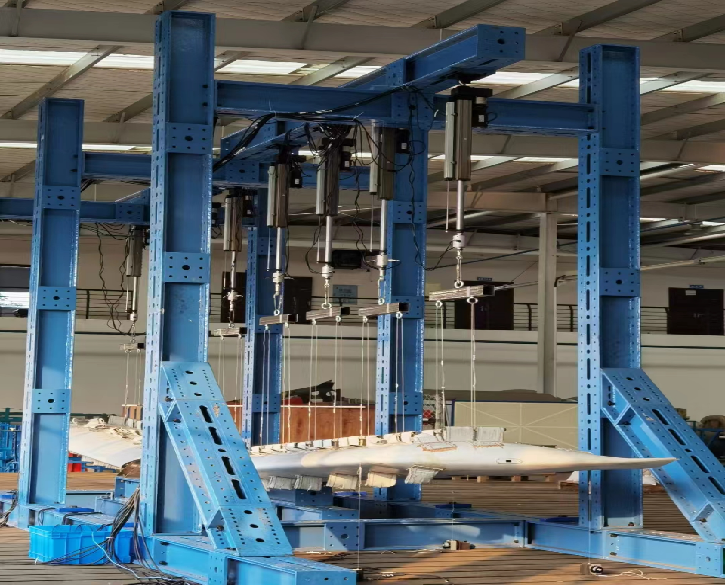

本項目為高精度飛機機翼力學性能測試系統，通過多組電缸協同控制技術，模擬機翼在飛行、極端天氣或機械故障下的復雜受力狀態，實時采集關鍵參數（如拉力、扭矩、形變量、應力分布等），用于驗證機翼結構安全性和材料可靠性。  該設備融合精密機械、智能傳感與航空工程知識，成為現代飛機研發、制造與維護的主要裝備，未來可拓展至航天器翼面、風力發電機葉片等場景應用。

系統組成

主要執行單元：由20-30組高精度電缸組成，支持多軸協同動態加載，單點拉力范圍覆蓋5kN至50kN。

數據采集模塊：集成激光位移傳感器、應變片、動態力傳感器及高速工業相機，實現微米級形變檢測。

控制平臺：基于工業以太網的分布式控制系統（DCS），支持同步控制誤差≤0.05mm。

仿真軟件：配套力學建模與數據分析工具，可生成三維形變云圖及疲勞壽命預測報告。

工作流程

1. 機翼固定于測試臺架，電缸組按預設路徑連接受力點；

2. 模擬真實工況（如湍流、重載起飛）施加動態載荷；

3. 實時采集形變、應力等數據，通過AI算法預測結構薄弱點；

使用場景介紹

飛機制造商研發驗證

應用：新型復合材料機翼（如碳纖維增強塑料）的極限載荷測試，驗證輕量化設計的結構強度。

案例：某型號客機機翼需驗證其在MAX起飛重量下的抗彎性能，通過多電缸同步加載至設計載荷的150%，確認安全冗余。

航空材料實驗室

應用：對比不同合金或復合材料的抗疲勞特性，優化材料選型。

案例：測試鈦合金與鋁合金接縫處在高頻振動下的形變差異，指導工藝改進。

航空維修檢測

應用：老舊飛機機翼結構健康監測，評估金屬疲勞裂紋擴展風險。

案例：針對服役超15年的貨機機翼，通過周期性加載測試預測剩余壽命，制定更換計劃。

主要價值

提升飛行安全等級

通過極限工況模擬，提前發現設計缺陷，降低空中解體等事故概率。

縮短研發周期

傳統測試依賴風洞試驗，耗時長，本系統可將單項測試周期壓縮至72小時內，研發效率提升60%。

數據驅動設計優化

基于測試數據建立數字孿生模型，指導機翼氣動外形與結構設計的協同優化。

降低全生命周期成本

預防性維護策略減少非計劃停飛損失。

項目對技術的要求

高精度同步控制：多電缸同步誤差≤±1%，支持正弦波、隨機振動等復雜加載波形，頻率響應0-50Hz。

多模態傳感融合：激光位移傳感器分辨率0.1μm，應變片精度等級0.02級，熱成像儀檢測溫度變化對材料性能影響。

極端環境適應性：測試艙支持-60℃至+80℃溫控，濕度控制范圍10%-95%，模擬高空低溫低壓環境。

智能分析能力：內置AI算法（如LSTM神經網絡）預測結構失效趨勢，支持與CATIA/ANSYS等工程軟件數據互通。

安全冗余設計：雙路供電+機械互鎖保護，緊急制動響應時間＜50ms，過載保護閾值可動態調整。
